灌注樁監測系統-中科華研

我國經濟已經進入發展的快車道，各行各業都在努力實現跨越式發展。在這樣的大背景下，建設行業向集約化、規模化、智能化的方向發展，鉆孔灌注技術被廣泛運用到地基工程建設中，技術應用逐漸趨于成熟。鉆孔灌注樁技術有著巨大的市場價值，深刻影響著工程建設的安全與質量。隨著近幾年我國基建大面積開工，在公路、鐵路、市政等領域特定構筑物使用鉆孔灌注樁工藝也逐漸增多，形成了具有使用廣泛性、應用專業化的規模市場。

伴隨著灌注樁的大面積應用，在施工過程中的樁身灌注質量控制難以盡如人意。尤其在灌注的最后時刻，由于是用混凝土擠出護壁泥漿，混凝土在下，泥漿在上，且在快達到設計灌注標高時，由于隨著拔管，壓力減小，使得面上的一層混凝土和泥漿混合，為了保障樁身完整性所以要超灌注混凝土。在澆筑完成后超灌樁頭的鑿除和外運不僅浪費時間還浪經濟成本。對于超灌環節的把控極易造成成本的浪費和質量問題出現。

基于上述問題，可采用一種數字化、信息化的方式作為輔助決策的手段來解決樁基施工質量把控難、成本高、進度長、效率低的問題。

本系統通過采用物聯網、云計算、大數據分析、5G等新技術，構成了一套灌注樁超灌監測系統。系統通過提前預埋感應模塊到鋼筋籠樁頂標高處，實時監測混凝土澆筑到位情況，由前端主機實時反饋感應模塊監測情況，以提醒現場施工人員混凝土已灌注到位。同時系統預埋硬件可取出，達到重復利用的目的。管理人員也可以通過電腦\手機后臺實時查看現場灌樁情況并形成質量、進度分析云圖。

系統原理：不同密度、不同狀態、不同骨料的混合物中，在電阻感應、力學感應的環境下輸出的阻抗和阻力不同。感應模塊便可判斷該高度上混合物的屬性是否滿足要求。系統能高效的感應到當前樁基灌注高度，從而解決欠灌、超灌的問題，做到事中控制。以及對后續質量問題、樁頭鑿除工藝問題都能形成有效的事前控制作用。

二、系統結構

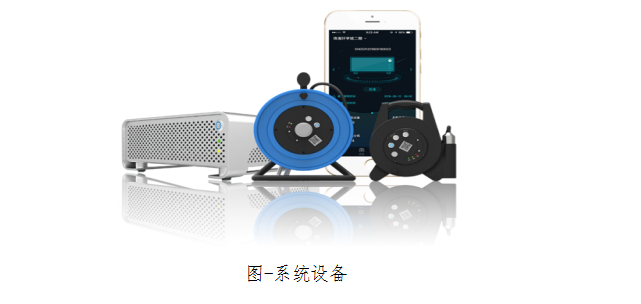

系統采用便攜式設計原則方便現場使用，高防護等級感知、傳輸、主機設備易于操作、方便維護。簡易操作設計，讓使用更便捷、更實用。

1、系統組成

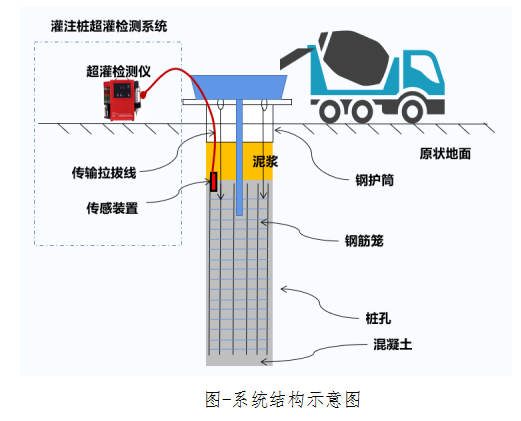

系統由感知層傳感裝置感應混凝土到位情況，傳輸拉拔線將電磁信號、力學數據傳輸至超灌監測系統，最終由監測儀將數據傳輸至云平臺進行分析、計算、統計、展示。

2、系統特點

（1）采用阻抗+阻力雙重驗證，監測精準度高

為精準區分不同漿液環境，在檢測漿液電阻抗的同時檢測電機驅動葉片的動力參數，即通過判斷轉子在不同漿液環境中的轉速區分水、泥漿、混凝土及混凝土泥漿；為保證對轉速的精準判斷，設備同時檢測驅動電機電流和轉子脈沖，保證轉子在高密度漿液環境中也能精準判斷轉速。

（2）一體化便攜式設計，易于工地使用，操作更便捷

設備主機、線纜絞輪、聲光報警一體式集成，攜帶方便的同時也能及時給施工現場提示預警。產品僅需提前對灌注混凝土、泥漿進行標定即可直接監測灌注過程，操作簡單并能適應不同配方泥漿和混凝土。

（3）數據統計+可視化模擬分析，系統平臺統計分析更全面

    監測數據可以上傳到云平臺，進行數據記錄、分析、可視化展示，管理人員可通過手機或PC端掌握灌注監測過程情況。
