隧道智能化監測系統

系統概述

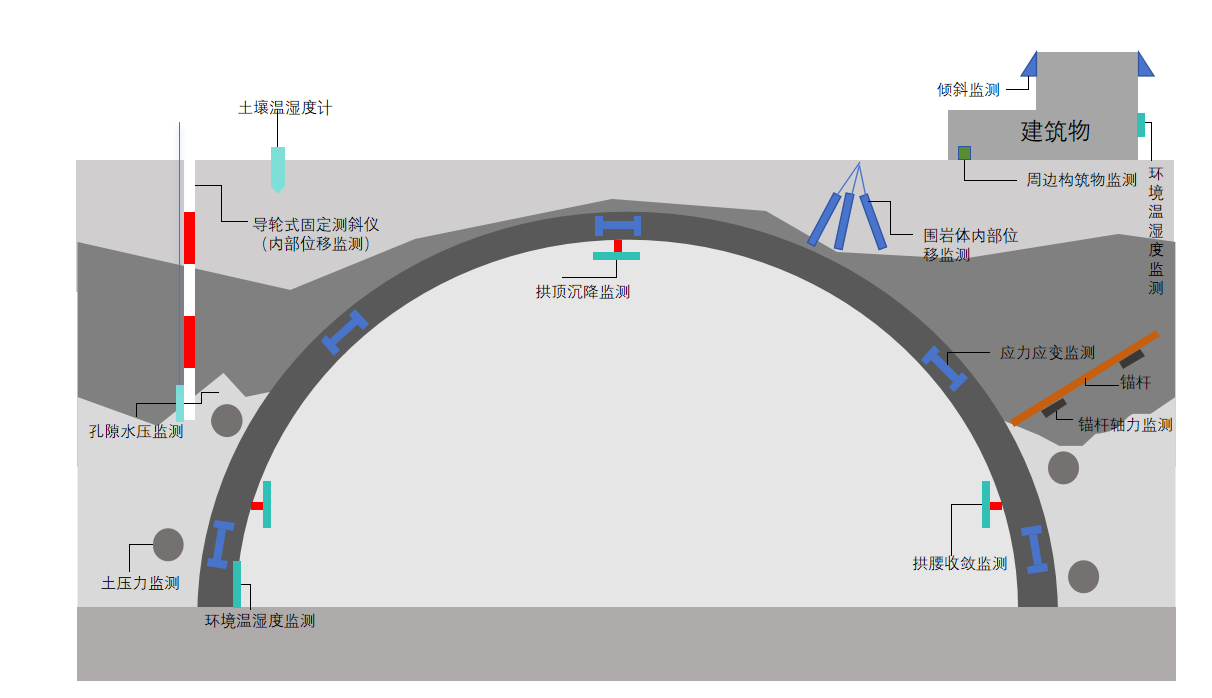

將結構健康監測與物聯網結構體系、云平臺、局域網/通訊網等多網無縫連接技術、海量節點數據并行智能處理技術等結合，建立一套完整的隧道安全監測系統。該監測系統由監測主機、無線傳輸設備、激光測距傳感器、安裝支架及計算機等組建形成無線測量網絡，通過DTU無線模塊實現隧道的遠程、無線、實時監測。

系統特點

1、遠程在線監測

全天候遠程自動采集數據，24小時實時監測，安全高效

2、信息化指導構筑物施工

判斷構筑物施工工藝和施工參數是否符合預期要求，以確定和優化下一步的施工工藝及技術參數

3、及時預報警

多重分級報警機制，當數據異常時系統自動報警

4、數據報告下載

支日/周/月數據報告的下載打印，支持EXCEL格式

5、多元化數據算法

利用多種算法并結合BIM模型對平臺監測數據進行計算、擬合，對比、分析，做到及時準確預警，對于結構物的健康狀態提供有效支撐

6、支持終端查詢

系統支持手機/平板等移動終端查看、接收?qǐng)?bào)警信息，方便快捷

隧道安全管理

（一）、人員定位系統

1、系統概述

由于隧道及城市地鐵建設的造價高、運營管理相對復雜、施工環境惡劣、事故發生頻率較高，常要求對隧道中人員數量進行統計、對施工現場環境進行監控。

目前市場上隧道安全監控系統中都沒有與外界直接通話的無線通信系統，在遇到突發事故，如崩塌、涌水涌泥等事故，不能及時向隧道監控室匯報，很容易貽誤搶險時機。如果有無線通信系統，施工人員在隧道中工作，可隨時將隧道的掘進和安全情況匯報到隧道監控室，便于調度和及時處理突發事故。

當遇到隧道突發事故，對隧道施工人員的搶救缺乏可靠的位置信息，也缺乏語音通信手段，搶險救災、安全救護的效率仍然不高，效果不理想。由于通信網絡不暢，通信手段單一，網絡承受能力差，往往造成領導層信息不暢通，指揮不足，數字不準，不利于事故的搶險，極易造成事故損失的擴大。隧道對利用相應的人員跟蹤定位設備，全天候?qū)κ┕と藛T進行實時自動跟蹤和考勤，隨時掌握每個員工在隧道的位置及活動軌跡、全隧道人員的位置分布情況等需求迫切

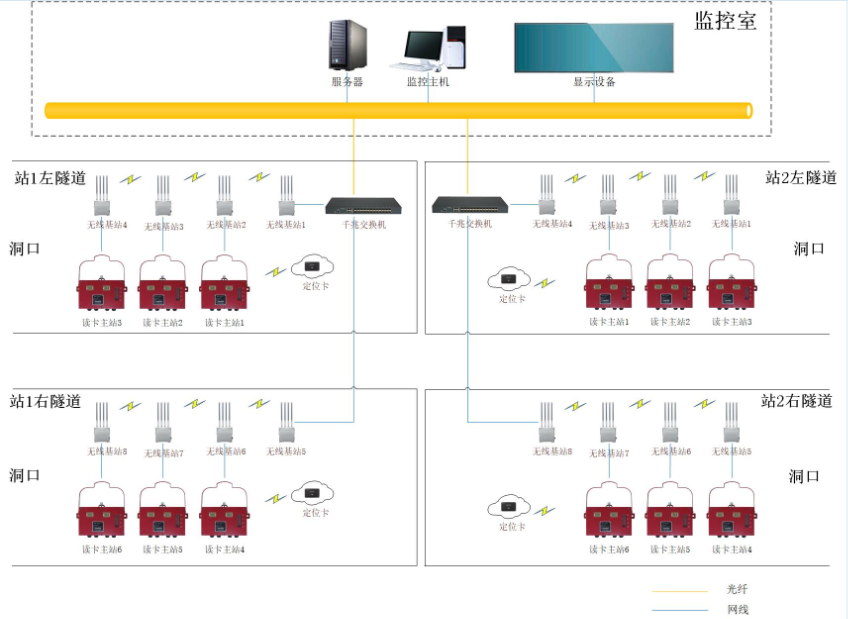

3、系統介紹

（1）人員實時定位：運用無線ZigBee識別技術實現對人員實時位置的監控。基于實時位置信息，實現人員實時管理。

人員實時定位可提供人員實時位置信息，方便觀察其在崗情況，或者方便尋找所需對象；另可對區域進行分類管理，限制未經授權的人進入危險區域，防止意外事故的發生。

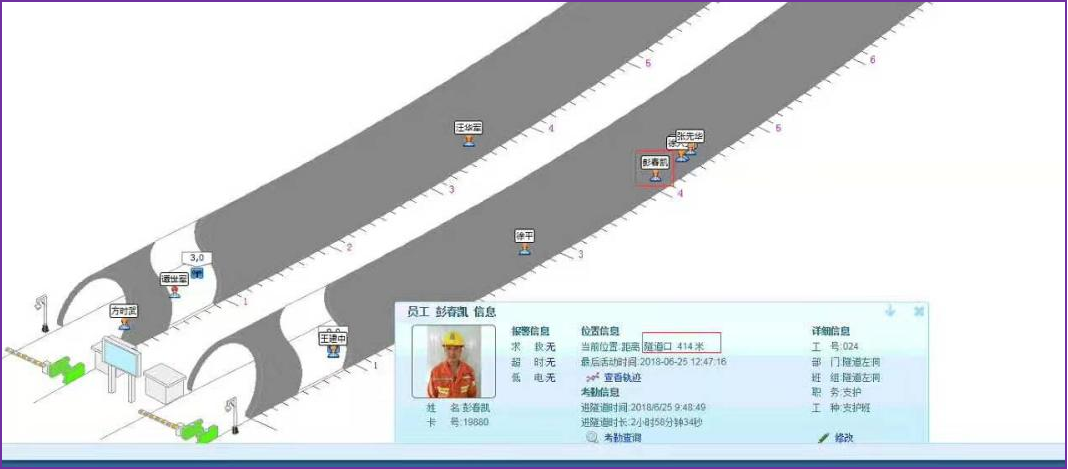

人員定位系統界面圖

（2）人員考勤：通過給隧道人員佩帶定位卡，地面監控人員可在隧道地圖實時觀測到所有隧道人員的真實分布情況、數量、姓名，可對人員進行定位，從而可進行人員考勤管理。

（3）人員軌跡回放：系統通過對采集的數據進行存儲，形成了人員歷史軌跡數據，該數據可動畫顯示人員歷史行進路線，其主要作用在于：為已發生的事故提供基礎數據；另一個方便主要是為人員管理提供基礎數據，如有無脫崗現象、巡查人員是否按時巡查等，以提升企業管理效率，提高服務水平。

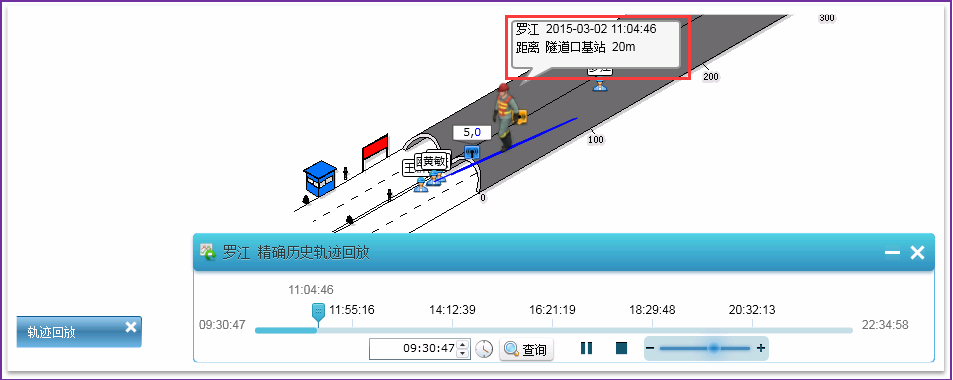

人員軌跡回放圖

（4）人員統計：人員定位系統具有數據實時統計功能，可實時統計出人員總數、各區域內人員數量及各班組的人員數量。

該功能通過對人員分布的統計分析，為管理者對人員的合理調配提供基礎數據。

（5）求救報警：當員工遇到緊急情況時，可按下定位卡上的求救報警按鈕，報警信息可以立刻傳送到監控室，并進行聲光報警提示，管理人員可根據報警信息及報警位置，迅速做出響應。

（6）區域超時報警：系統根據監控區域的不同，可設置人員停留在監控區域的時間。如系統監控到員工在危險區域停留時間過長，可能會出現危險時，會向系統發出報警信息，以提示管理人員注意查看。

（7）隧道內車輛定位：系統可以對隧道內施工臺車（二襯臺車、防水臺車、開挖臺車）進行定位，并以臺車的圖標形式顯示到定位地圖上；也可以對隧道內施工工程車輛進行實時定位和測速。

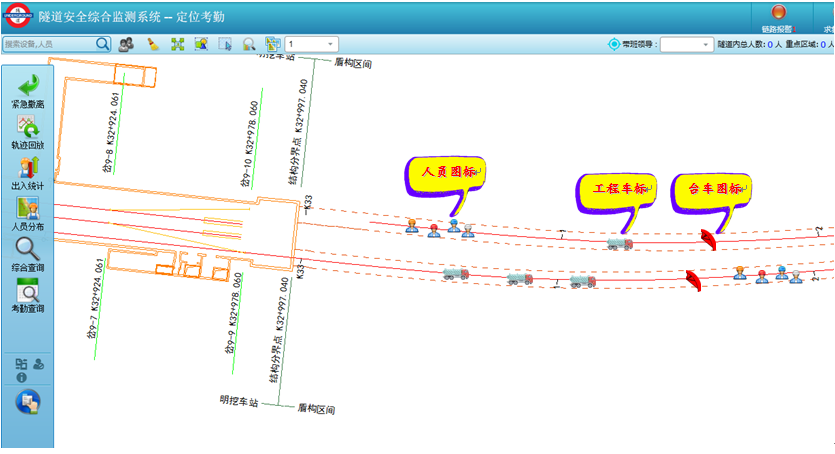

車輛和人員定位圖標

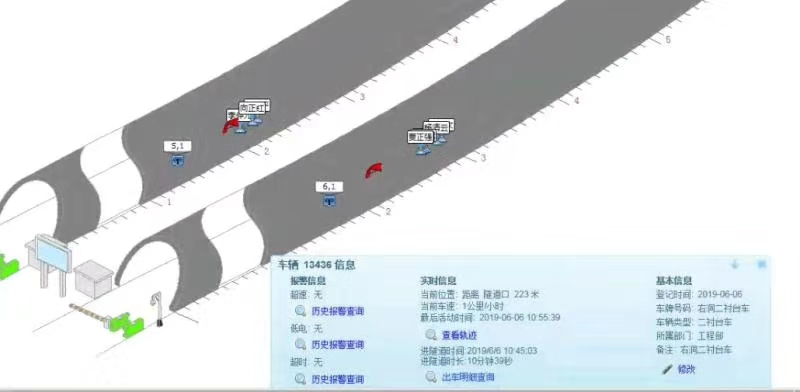

車輛測速顯示圖

（8）二襯臺車到掌子面區域人員定位和統計：我司系統在不增加任何設備和成本投入情況下，可以定位出二襯臺車到掌子面區域人員，且以例表形式顯示到定位系統界面上，該數據也可以實時投放到LED大屏上，方便安全管理。針對重點區域范圍，設計最大同時在線人數，超過數量后系統自動發出聲音超數報警。

車輛和人員定位顯示圖

（8）二襯臺車到掌子面區域人員定位和統計：我司系統在不增加任何設備和成本投入情況下，可以定位出二襯臺車到掌子面區域人員，且以例表形式顯示到定位系統界面上，該數據也可以實時投放到LED大屏上，方便安全管理。針對重點區域范圍，設計最大同時在線人數，超過數量后系統自動發出聲音超數報警。

4、系統特點

（1）大范圍內同時快速、可靠地識別大量標識卡。

（2）微功率、識別率高、高抗干擾性、穩定可靠。

（3）小巧，輕便，非常便于安裝和維護。

（4）單基站定位，信號覆蓋遠（單基站信號覆蓋直徑超過1km）。

（5）定位精度高，精度達到3-5米（無遮擋情況）

隧道安全步距監測系統

1、系統概述

在交通建設中，隧道的建設是比較危險的部分。在隧道開挖過程中因?yàn)椴煌牡刭|(zhì)環境容易出現圍巖變形失穩坍塌、巖爆、隧道涌水突水、涌泥突泥、泥石流等危險情況。尤其是二襯臺車到開挖掌子面的這段距離，隧道還未進行初支封閉、仰拱填充、防水排水、二次襯砌等施工工序，二襯臺車到掌子面的作業人員相對集中，一旦發生此類事故往往都是重特大事故，給人民生命財產、國家和地方經濟以及公司形象造成的損失不可估量。

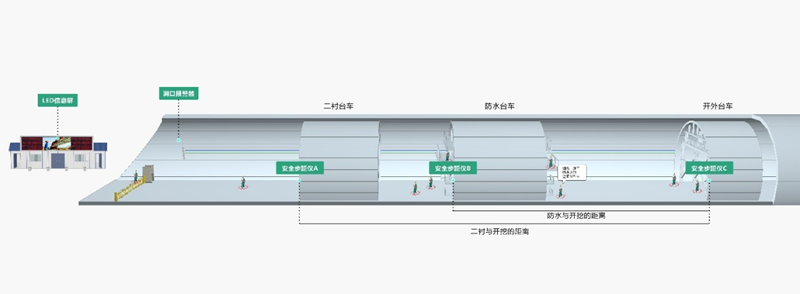

通過隧道安全步距儀、隧道安全步距監測系統可以有效獲得隧道內施工工點相對于掌子面的位置關系，以滿足國家相關管理部門對隧道安全步距的要求，減少人員傷亡風險。

3、系統介紹

1、實時監測安全步距長度信息，并將信息傳送到監控中心。

2、根據隧道圍巖類型，對安全步距長度進行實時預警。

3、通過數據統計、分析，實時展示步距歷史變化趨勢。

       4、支持隧道安全步距在線監測數

4、系統特點

采用毫米波雷達的安全步距采集終端呈現厘米級精準定位。根據不同的圍巖級別一旦超過設定值系統自動預警并保存記錄。

優勢

（1）云部署，免維護，更好的專注于業務本身；

（2）遠程調試，運維迅速、便捷；

（3）實現工程質量的實時監控；

（4）規范標準化實施步驟，提高設備外部環境穩定性與后續維護便捷化。

（5）個性化定制服務，logo、外觀、型號、平臺定制化，滿足使用方企業形象宣傳和個性化使用需求。

（6）全面售后服務，詳見下圖。
