樁機施工質量智能管控系統

系統概述

  通過采用北斗衛星定位技術、IOT、云計算、大數據等手段，機械加裝物聯網傳感設備的方法。解決樁基施工過程中放樣費時費力、施工質量、進度把控難、質量追溯復雜等問題，切實做到過程控制。

系統特點

1、實時監測，有問題及時預警，及時糾偏

2、駕駛室導航平板，指導駕駛員施工

2、高精度定位，只需導入點位，無需現場放樣

3、節省測量時間，工序順暢銜接

4、監測記錄按報表導出，數據真實有效

5、數據長時間保存，可按條件查詢并導出使用

錘擊樁監測

系統特點

  展示基礎施工信息及開始、結束節點信息；貫入度，貫入度達到停錘標準進行現場提示；對內管擴充前混凝土灌入量進行系統后臺計算并實時反饋；樁體垂直度；現場實時風速；樁端承土壓力；圖形引導樁點位置

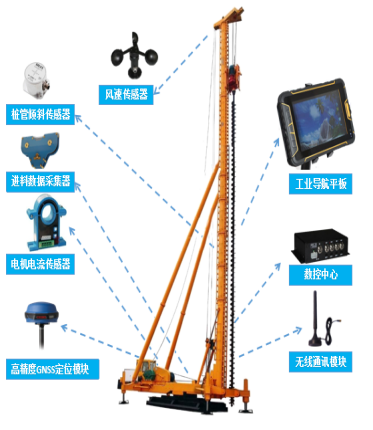

長螺旋鉆機監測

系統特點

  展示基礎施工信息及開始、結束節點信息；進料數據；成孔深度，精度±（10mm+1ppm）；樁體垂直度，精度0.1%；現場實時風速，精度±0.5m/s；樁端承土壓力；圖形引導樁點位置

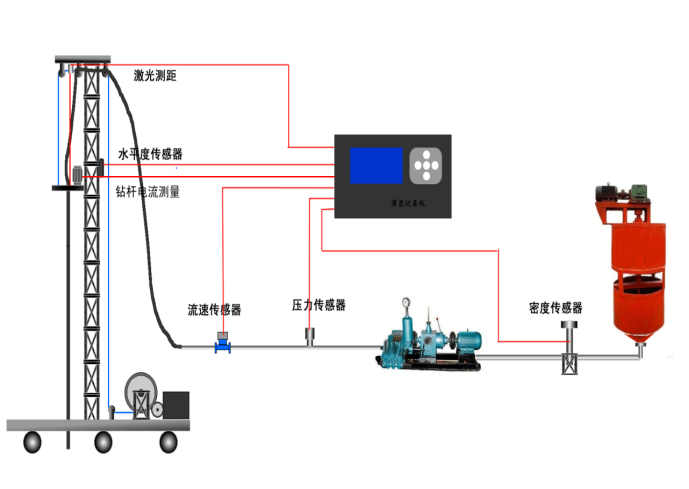

攪拌樁監測

系統特點

  展示基礎施工信息及開始、結束節點信息；厘米級定位夯錘和機身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）；樁基點位定位；鉆樁深度；鉆樁速度；內鉆桿電流、外鉆桿電流；傾斜度；水泥漿流量；材料用料。樁點設計文件導入機載平板；超過設定值報警；施工數據實時回傳地基處理施工管理平臺；監測數據自動存儲，支持斷點續傳。

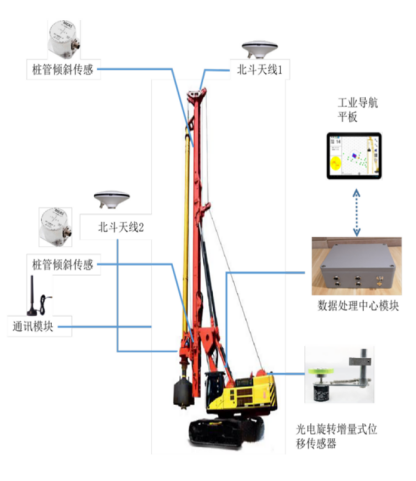

旋挖鉆機監測

系統特點

  展示基礎施工信息及開始、結束節點信息；厘米級定位夯錘和機身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）；樁基點位定位；鉆樁深度；傾斜度。

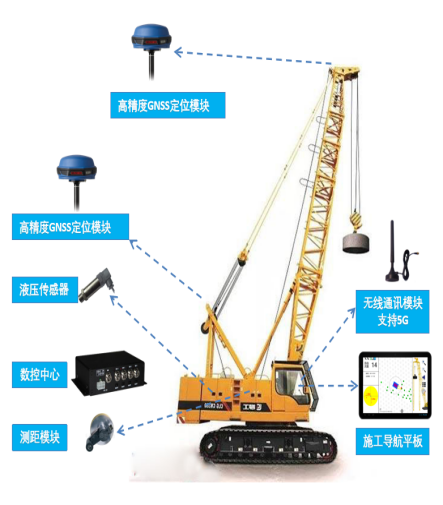

強夯施工質量智能管控系統

系統概述

  該系統通過高精度GNSS定位模塊、液壓傳感模塊、測距模塊采集、監視強夯機械作業數據；依靠無線通訊模塊、施工引導終端（平板電腦）傳輸作業數據并指導強夯機械作業；使用自研軟件系統對作業過程數據實時記錄、分析。最終實現強夯作業引導、遠程作業數據監測、歷史數據查看等功能，保障強夯作業質量。

系統特點

   展示基礎施工信息及開始、結束節點信息；厘米級定位夯錘和機身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）；準確自動記錄夯擊次數、夯錘落距、夯擊能、夯沉量
