1、系統介紹

傳統樁基施工過程中，由于樁基礎施工為隱蔽工程，過程難把控；人員需全程旁站指揮；受現場環境影響，測量不及時；造成工序銜接浪費時間且現場施工記錄數據繁多;質量問題無數據回溯。

通過采用北斗衛星定位技術、IOT、云計算、大數據等手段，機械加裝物聯網傳感設備的方法。解決樁基施工過程中放樣費時費力、施工質量、進度把控難、質量追溯復雜等問題，切實做到過程控制。

2、功能價值

(1)實時遠程監控并預警

實時監測，有問題及時預警，及時糾偏

（2）無需測放線，切實指導現場施工

通過查看駕駛室導航平板展示后臺云圖，能讓駕駛員更便捷、更直觀的看到現場情況，以便及時調整下一步操作。高精度定位，只需導入點位，無需現場放樣節省測量時間，工序順暢銜接。

（3）監測記錄按報表導出，數據真實有效，減少現場資料工作。數據長時間保存，可按條件查詢并導出使用。施工數據實時傳輸到后臺，生成施工進度報告、施工質量報告、強夯機工況報告等。

（4）監測數據

①夯錘位置：厘米級定位夯錘和機身的水平位置、高程及方向（水平精度 0.8cm+1ppm 、高程精度1.5cm+1ppm）；能提供多種方式排布夯點位置（文件導入/基準點+方位/兩個夯點位置）并在平板電腦顯示出來，現場無需放點，提高工作效率；

②夯擊參數：準確自動記錄夯擊次數、夯錘落距、夯擊能、夯沉量；

3、系統展示

（1）軟件部分

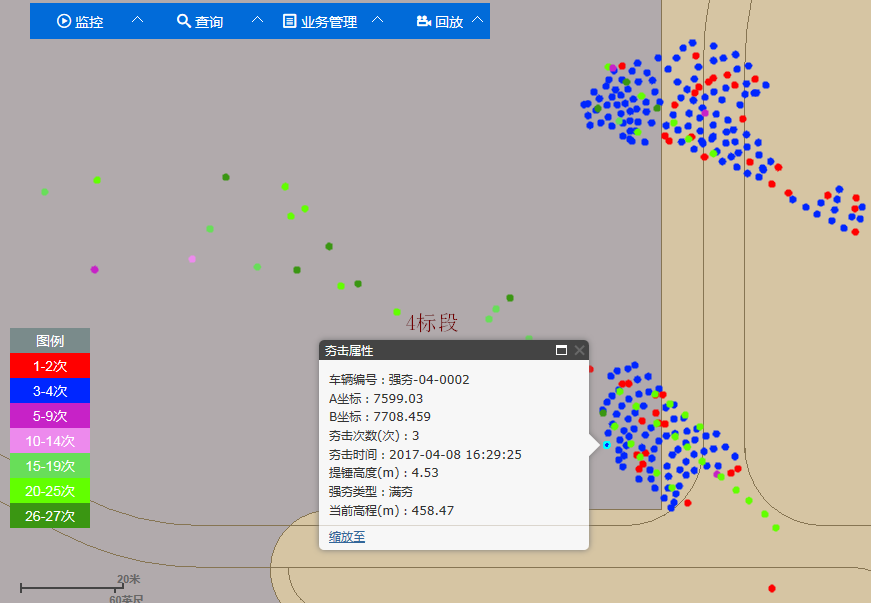

圖-后臺數據展示

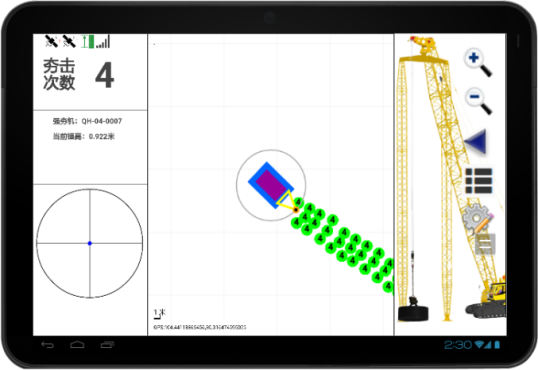

圖-駕駛室導航平板

（2）系統結構組成

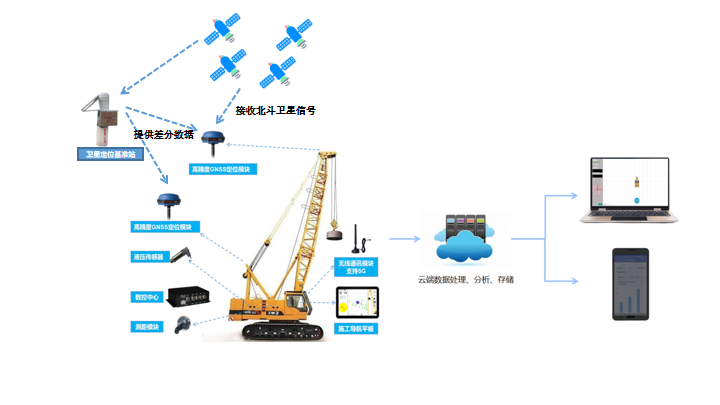

圖-樁機智慧化管控系統組成

4、系統特點

針對樁機施工連續性強的特點，通過RTK基站數據差分技術實現高精準厘米級定位，達到工序銜接順暢的目的。無需測量人員跟點作業，減少人為引導時間，大大縮短工序轉換時間。

本文由中科華研(西安)科技有限公司整理提供，轉載請注明出處。
