路基智能壓實-壓實度質量管控

路基連續壓實智能管控系統由硬件設備加配套的控制軟件和業務應用軟件兩大部分構成。硬件設備和配套的控制軟件包括高頻脈沖定位、北斗II精準導航基站，車輛上安裝的質量采集設備、車輛操作室安裝的協同導航設備、現場協同導航數據處理系統、后臺管理展示軟件。系統采用B/S結構，用戶通過Web瀏覽器作為應用客戶端，通過統一的應用平臺進入訪問系統，完成系統的各項操作。

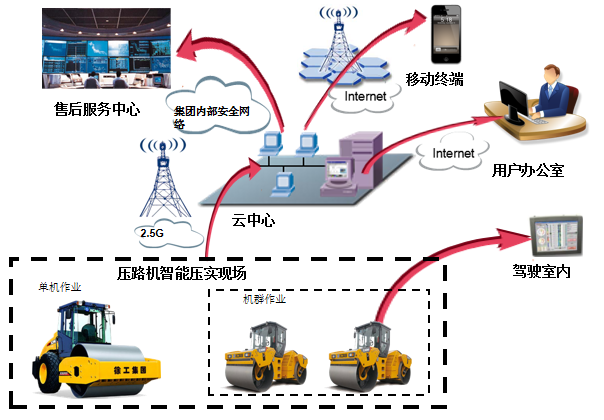

系統結構描述

系統云中心作為系統數據處理中心，將從路基壓實作業現場實時采集數據通過5G/4G/3G網絡統一匯報給云中心；

云中心接收到路基壓實施工所有的數據后，進行數據存儲和挖掘，并將那些需要預警通知的通過手機發送給相關人；

監控中心或任何可以上網的終端，都能夠通過云中心監控各個工藝的施工情況；

現場管理人員同樣可以通過無線網絡訪問當前施工現場的施工情況。

系統平臺功能體現

依托物聯網及云計算技術，采用智慧管控的方式，對工程建設施工大范圍、全過程進行監控，實時傳輸工程施工數據，實現實時監控、系統數據預警提示、數據統計分析。系統平臺永久儲存施工過程數據為施工質量回溯和后期養護工程提供真實、有效數據支撐。

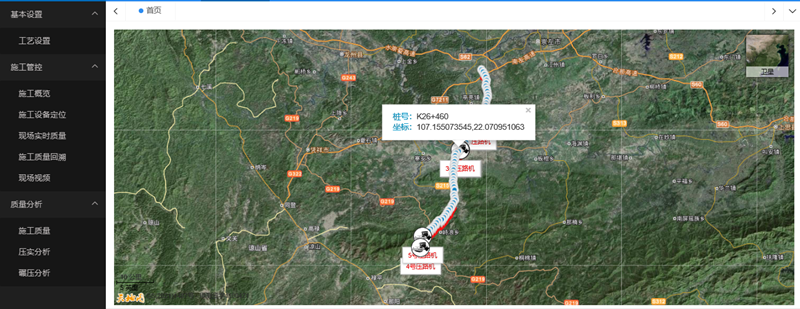

管控平臺首頁

施工管理功能體現

以電子地圖、云計算技術為基礎，通過與各子系統數據交互，實現路基壓實施工重要數據、實時數據的集中、動態、直觀展示，提供PC端和手機APP兩種登陸方式，這一模塊在本項目的安裝應用，便于各方領導和管理施工人員及時查看，及時解決問題。

現場應用功能體現

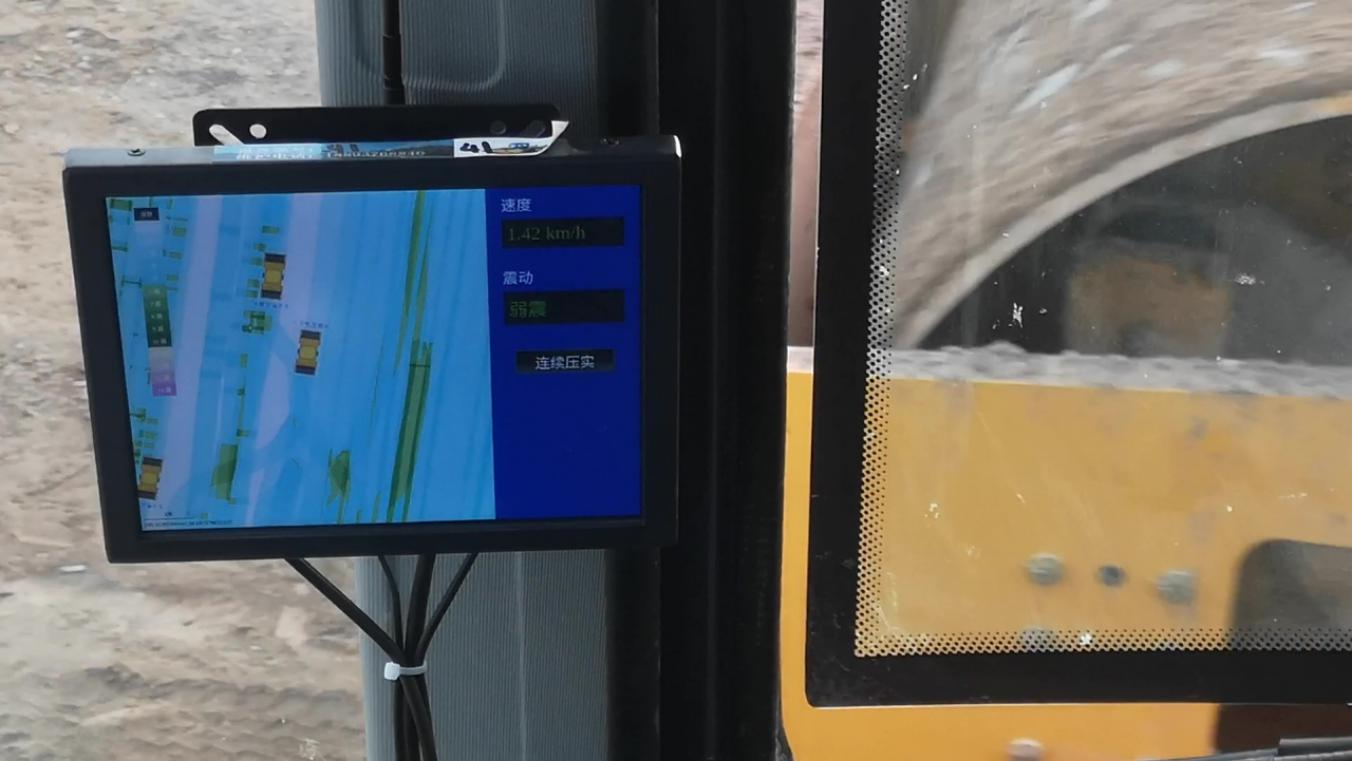

在碾壓作業階段通過架設定位基站，實現壓路機厘米級定位，實時獲取壓路機碾壓速度和碾壓遍數數據，并通過振動傳感器獲取壓路機振動頻率、振動幅度、激振力，用于分析計算壓路機作業質量。現場多機械通過協同處理中心實時共享施工數據聯機協同，過程數據包括碾壓遍數、碾壓速度等以路面導航形式通過平板電腦實時共享展示，指導操作人員快速識別欠壓或超壓區域。

壓路機協同碾壓作業壓實遍數監測導航

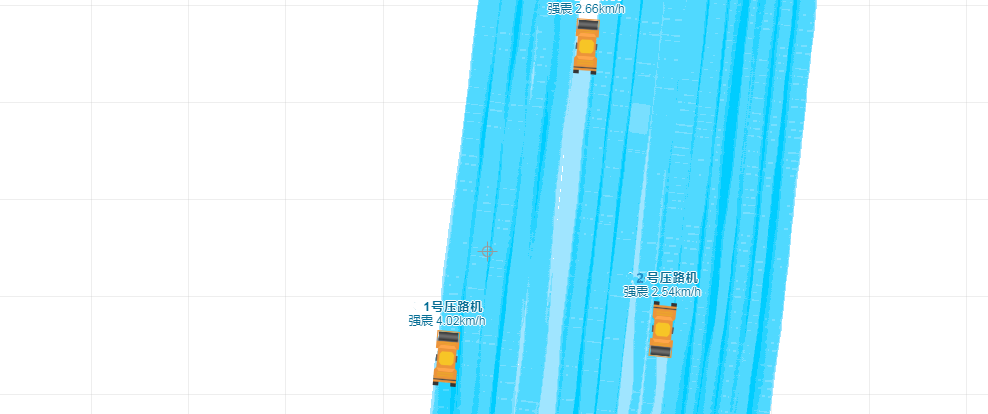

系統平臺協同作業云圖
